KJTH測量型測量光幕
發布時間：2020-01-04 15:51:51瀏覽次數：
| 參數與型號 | KJTH10系列 | KJTH20系列 | KJTH30系列 | KJTH40系列 | |
| 光軸數 | 16、24至160 | 8、10至160 | 4、6至160 | 4、6至160 | |
| 光軸距 | 10mm | 20mm | 30mm | 40mm | |
| 最小保護物體 | φ15mm | φ25mm | φ35mm | φ45mm | |
| 保護幅寬 | 光軸間距×（光路數-1） | ||||
| 檢測范圍 | A系列:0-3m；B系列:0-6m；C系列:0-12m；D系列:0-20m | ||||
| 電源電壓 | DC24V±10% | ||||
| 功耗 | ＜8W | ||||
| 響應時間 | 3-32ms | ||||
| 輸出 | 模擬量 | 1-5VDC或4-20mA輸出 | |||
| 通訊輸出 | RS485 MODBUS協議RTU二進制模式 | ||||
| 輔助輸出 | 輸出模式 | 繼電器無源觸點輸出 | |||
| 輸出狀態 | 常開或常閉輸出狀態 | ||||
| 觸點容量 | 2A/250V、30VDC | ||||
| 保護 | 具有輸出短路保護功能 | ||||
| 指示燈 | 發射器 | 黃燈亮、電源接通 | |||
| 接收器 | 紅綠雙色指示燈，未遮光時（綠色），遮光時（紅色） | ||||
| 環境溫度 | -25-+70°攝氏度（注意不可結露、結冰） | ||||
| 數碼管顯示※ | 顯示光軸遮擋位置，顯示范圍0-G0 | ||||
| 耐光環境 | 太陽光：10000Lx，白織燈：3000 Lx | ||||
| 環境溫度 | -25-+70°攝氏度（注意不可結露、結冰） | ||||
| 環境濕度 | 35-95％RH | ||||
| 抗振動 | 頻率：10-55Hz，振幅：0.75mm，在X、Y、Z各方向2小時 | ||||
| 抗沖擊 | 加速度300m/s，在X、Y、Z各方向2小時 | ||||
| 絕緣電阻 | AC1000V，50/60Hz，1分鐘 | ||||
| 介電強度 | DC500V,20MΩ | ||||
| 連接方式 | 配專用連接電纜，發光器5芯，受光器9芯 | ||||
| 殼體材料 | 外殼：鋁合金 端蓋：ABS工程塑料 支架：冷軋鋼板 | ||||
| 防護結構 | IP65 | ||||

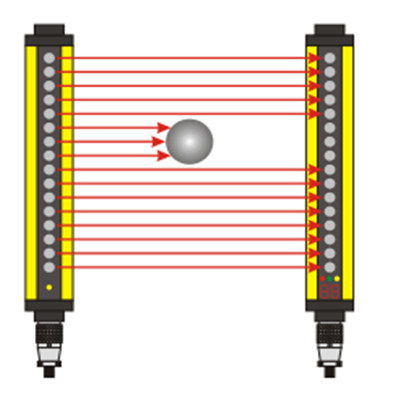

發射器：由若干發射器件組成，發射紅外光線;
接收器：由若干接收器件組成，接受紅外光線，與發射器的發射器件一一對應，形成保護光幕，產生通光、遮光信
號，同時通過信號電纜將信號傳輸給控制器對外部設備進行控制;
信號電纜：用來傳輸控制器和發射器、接收器之間的信號;
控制電纜：用來連接控制器和機床、設備，以實現機床或其他設備的安全控制;
安裝支架：把發射器與接收器固定在機臺上;
